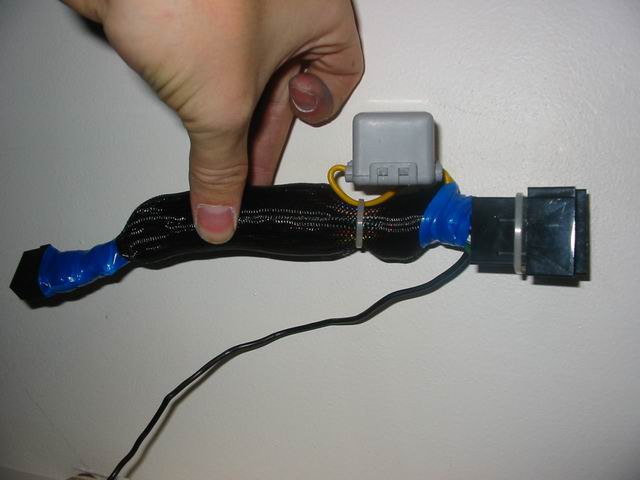

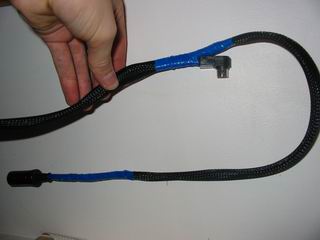

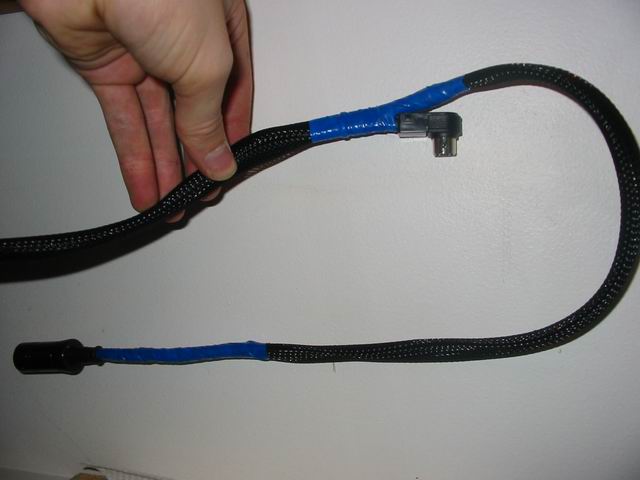

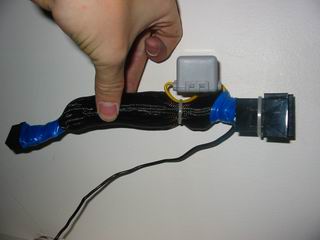

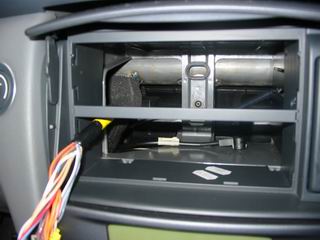

Autoradio et câblage Il est temps d'acheminer le signal depuis le poste jusqu'au processeur de traitement du signal. Pour cela, il faut déjà monter l'autoradio dans l'emplacement d'origine. Pour enlever l'autoradio d'origine, il faut enfoncer 4 clous (par exemple) dans les 4 trous en facade, puis tirer délicatement le poste pour le faire sortir de son emplacement. On débranche ensuite les faisceeaux ISO et telecommande. Il faut maintenant fixer le cadre de maintient de l'autoradio. Pour cela, on positionne le cadre dans l'emplacement puis on replie les pattes métalliques afin que celui-ci soit bien fixé. Dans la même idée, un câble en acier gainé est fixé à l'arriere de l'autoradio. Ce câble sera solidement fixé à un point fixe de la voiture et permettra d'éviter que l'autoradio sorte de son emplacement lors d'un accident. L'autoradio, de marque Alpine, possède un faisceau d'alimentation séparé afin d'alimenter convenablement son ampli interne. Etant donné que celui-ci sera désactivé, nous garderons l'alimentation sur le faisceau ISO. Seul la masse sera déportée sur la masse commune des équipements electroniques audio. L'autoradio est relié au processeur H700 par le biais d'un câble analogique AI-Net. Le câble de la commande du processeur devant arrivé au dessus de l'autoradio, on va regrouper ces 2 câbles dans une même gaine tressée. Le faisceau ISO de l'autoradio est aussi gainé pour des raisons de protection et de propreté du montage. Pour faire passer les câbles facilement, il est préférable de démonter la boite à gant pour accéder à l'arrière de l'autoradio. Pour cela, il faut dévisser la vis du fond de la boite à gant, puis soulever les 4 ergots qui la maintienne en place. La boite a gant s'enlevera facilement en tirant légèrement dessus. L'écran déporté du processeur H700 est fixé au dessus de l'autoradio suivant le même principe. Cet écran est amovible et n'est utilisé que pendant les réglages. Les cables AI-Net et de déport d'écran arrivent au niveau de la banquette arrière ou est situé le processeur H700.
